Схема и устройства системы антиблокировки тормозов ABS для современных автомобилей

Для понимания рабочего принципа антиблокировочной системы торможения необходимо подробно изучить все ключевые компоненты. Система состоит из датчиков скорости колес, временного клапана и электронного блока управления. Эти элементы взаимосвязаны и обеспечивают высокую степень безопасности при экстренном торможении. Обратите внимание на состояние датчиков – их правильная работа крайне важна для того, чтобы система срабатывала корректно.

Датчики скорости колес отвечают за мониторинг вращения каждого колеса. При обнаружении блокировки одного из них, система быстро передает сигнал на электронный блок управления. Рекомендуется регулярно проверять их работоспособность: загрязнение или повреждение может привести к некорректной работе всей системы.

Не менее важен временный клапан, который управляет давлением тормозной жидкости. Он обеспечивает увеличение и уменьшение давления в тормозной системе по мере необходимости. При возникновении ситуации, когда одно из колес начинает блокироваться, данный элемент мгновенно реагирует, изменяя давление и восстанавливая сцепление с дорожным покрытием.

Электронный блок управления анализирует информацию, поступающую от датчиков, и управляет работой всей системы. Регулярное обновление программного обеспечения блока и диагностика системы помогут избежать потенциальных проблем и улучшить общую надежность всей конструкции.

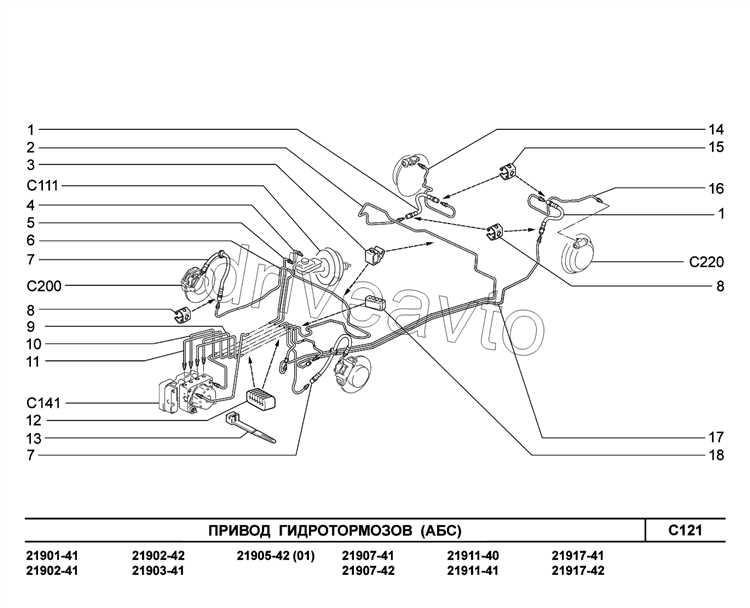

Общее устройство антиблокировочной системы в автомобиле Гранта

Датчики скорости расположены на каждом колесе и отслеживают его вращение. При возникновении блокировки одного из колес, информация об этом передается на управляющий блок, который принимает решение о необходимости вмешательства.

Управляющий блок обрабатывает данные от датчиков и вычисляет уровень тормозного усилия, необходимый для каждого колеса. Эти расчеты помогают избежать блокировки, а следовательно, сохранять контроль над транспортным средством. Если одно из колес начинает замедляться слишком быстро, блок уменьшает давление в тормозной системе колеса, позволяя ему вращаться.

Насос отвечает за поддержание необходимого давления жидкости в тормозной системе. Он помогает равномерно распределять тормозные усилия на все колеса. При повреждении насоса работа противоблокировочной системы может быть нарушена, что приводит к снижению общей безопасности.

Модуль управления тормозами обеспечивает координацию всех компонентов. Он отвечает за активацию насосов и регулирует давление в системе в зависимости от состояния дороги и поведения водителя. Это позволяет поддерживать стабильность и управляемость даже на скользкой поверхности.

При возникновении неполадок в одной из частей системы важно проводить диагностику. Если система не функционирует должным образом, необходимо обращаться в сервисный центр для устранения неисправности.

Принцип работы АБС: как предотвращается блокировка колес

Работа антиколодочной системы основана на постоянном мониторинге скорости вращения колес. Каждый из них оборудован датчиком, который отслеживает параметры и передает информацию в центральный блок управления.

Когда водитель применяет тормоза, система анализирует данные от датчиков. Если обнаруживается, что колесо начинает блокироваться, управление переключает режим работы. Тормозное давление последовательно уменьшается и восстанавливается, что предотвращает полный останов тормозов на единичном колесе. Этот процесс происходит с высокой частотой и позволяет сохранить сцепление колес с дорожным полотном.

Реакция на блокировку составляет доли секунды. В это время происходит быстрая адаптация давления в приводе, увеличивая его на других колесах для улучшения устойчивости транспортного средства. Это позволяет не только сохранить управление, но и сократить тормозной путь в сложных ситуациях.

Дополнительно, присутствующие в механизме элементы, такие как клапаны, обеспечивают точное регулирование давления. Их работа контролируется электронным блоком, который принимает решения на основании анализа скорости и динамики автомобиля.

Таким образом, система эффективно реагирует на различные условия движения, включая скользкие или недостаточно сцепные поверхности, обеспечивая безопасность водителя и пассажиров.

Составляющие антиблокировочной системы: датчики, насосы и электроника

Для обеспечения надежной работы системы безопасности автомобиля важны три ключевые компонента: датчики, насосы и электронные блоки управления. Эти элементы взаимодействуют друг с другом для предотвращения блокировки колес при торможении.

• Датчики скорости: Они располагаются на каждом колесе и обеспечивают информацию о скорости вращения. При обнаружении резкой потери скорости на одном из колес, сигнал поступает в электронику, инициируя корректировку давления тормозной жидкости.
• Насос: Этот элемент отвечает за поддержание необходимого давления в тормозной системе. При изменении тормозных условий насос перекачивает жидкость, позволяя регулировать тормозное усилие на каждом колесе, что предотвращает блокировку.
• Электронный блок управления: Этот центральный элемент обрабатывает данные от датчиков. На основе полученной информации он активирует насос и регулирует давление, обеспечивая стабильное торможение даже в экстремальных условиях.

Объединение этих компонентов позволяет достичь эффективной работы механизма, обеспечивая безопасность автомобиля на дороге.

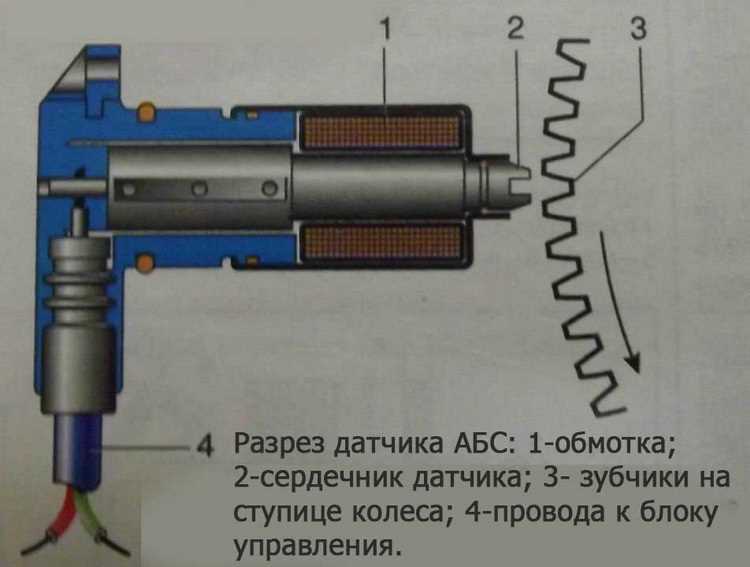

Расположение и установка датчиков скорости колес

Для обеспечения корректного функционирования системы, установка датчиков скорости колес должна производиться строго по рекомендованным указаниям. Их размещение определяет эффективность работы и точность измерений.

• Передние датчики: Устанавливаются на шпинделях передних колес. Они фиксируются на корпусе амортизатора или на приводном валу. Проверяйте, чтобы провода не были подвержены механическим повреждениям и перегреву.
• Задние датчики: Датчики задних колес размещены на корпусе дифференциала или на заднем мосту. Убедитесь, что они надежно фиксированы и не мешают движущимся частям.

При установке необходимо учитывать следующие рекомендации:

1. Перед началом работ отключите аккумулятор для предотвращения короткого замыкания.
2. Проверьте наличие всех необходимых крепежных элементов и инструмента.
3. При креплении датчиков следите за правильной ориентацией и установкой, избегая перекосов, которые могут влиять на показания.
4. Обратите внимание на расстояние между датчиком и магнитом, которое должно соответствовать стандартам производителя, чтобы достичь необходимого уровня чувствительности.

После установки проверьте работоспособность: запустите двигатель и выполните пробный заезд. Убедитесь, что все датчики подают сигналы корректно, и на панели управления отсутствуют предупреждающие лампочки.

Роль блока управления в ABS: алгоритмы и функции

Блок управления выполняет ключевую функцию в системе торможения, обеспечивая управление работой различных компонентов. Он анализирует информацию от датчиков и, основываясь на полученных данных, регулирует давление в тормозной системе, чтобы предотвратить блокировку колес.

Алгоритмы, используемые в этом устройстве, отслеживают скорость каждого колеса в реальном времени. Если обнаруживается замедление одного из колес, блок управления реагирует мгновенно, уменьшая давление в тормозной системе конкретного колеса. Это предотвращает блокировку и сохраняет управляемость автомобиля.

Функции блока управления также включают самодиагностику. При возникновении неисправностей система способна сообщить водителю о проблемах через индикаторы на приборной панели. Это позволяет своевременно выявить и устранить неисправности, поддерживая высокую степень безопасности.

Используемая логика управления также варьируется в зависимости от дорожных условий. На скользких или неровных поверхностях блок управления может увеличить частоту пульсаций тормозов, чтобы оптимизировать сцепление колес с дорогой. Такие алгоритмы позволяют адаптироваться к изменяющимся условиям, обеспечивая стабильное торможение в любых обстоятельствах.

Таким образом, данный модуль является центром управления, координирующим работу всех элементов, обеспечивая безопасность и комфорт во время движения. Его работа требует точности и быстроты реакции, что создает доверие водителя к системе тормозов.

Способы диагностики и проверки работы тормозной системы

Для проверки функциональности тормозной системы применяйте следующие методы:

• Визуальный осмотр: Проверьте наличие механических повреждений, утечек жидкости, а также состояния проводов и соединений.
• Подключение диагностического оборудования: Используйте сканеры для считывания кодов ошибок. Это позволит выявить проблемы в электронных блоках.
• Тестирование датчиков: Проверяйте параметры работы датчиков скорости колес при вращении. Сравните результаты с нормами, указанными производителем.
• Проверка давления в гидравлической части: Используйте манометр для измерения давления тормозной жидкости при различных условиях работы.

Каждый из этих методов поможет определить техническое состояние компонентов и выявить неисправности. Также следует учитывать:

Совершайте диагностику регулярно, особенно перед длинными поездками, чтобы предотвратить возможные неисправности и обеспечить безопасность на дороге.

Частые неисправности и их устранение

При возникновении проблем с тормозной системой важно обратить внимание на световые сигналы на приборной панели. Если загорелся индикатор, проверьте уровень тормозной жидкости и наличие утечек. Убедитесь в отсутствии воздушных пробок в тормозных магистралях, прокачав тормоза.

Скачки давления в системе могут указывать на неисправности насоса. Если слышен шум при работе насоса, в первую очередь проверьте электрическое подключение и предохранители. Неправильная работа может также свидетельствовать о необходимости замены самого насоса.

Дефекты в работе датчиков скорости колес часто приводят к сбоем в системе. Если сигналы с датчиков некорректные, выполните очистку датчиков от загрязнений и проверьте их соединения. При необходимости заменить неисправные компоненты – это поможет восстановить нормальную работу.

Часто причиной неполадок становится старение и износ компонентов. Регулярная диагностика и проверки состояния тормозной жидкости имеют важное значение. Заменяйте жидкость согласно регламенту, чтобы избежать коррозии внутренних элементов.

Некорректная работа блока управления может проявляться в виде ошибочных сигналов. Для диагностики используйте специальное оборудование для считывания кодов ошибок. После выявления ошибок следуйте рекомендациям по их устранению, что может включать обновление программного обеспечения или замену блока.

При возникновении проблем со срабатыванием тормозов, проверьте целостность тормозных трубок и шлангов. Убедитесь в отсутствии трещин и повреждений, так как это может привести к утечкам и снижению эффективности тормозов.

Проверка состояния тормозной системы и ее влияние на АБС

Перед проведением диагностики тормозного механизма рекомендовано осмотреть основные компоненты, включая тормозные колодки, диски и гидравлическую часть. Изношенные колодки или поврежденные диски могут вызывать неправильную работу системы, что особенно важно при активации системы, предотвращающей блокировку колес.

Регулярная проверка уровня тормозной жидкости необходима для обеспечения должной работы тормозного механизма. Низкий уровень жидкости может свидетельствовать о наличии утечек или износе колодок, что непосредственно влияет на работоспособность АБС. Такой недостаток может привести к избыточному давлению в системе и неэффективному торможению.

Обратите внимание на работу датчиков скорости. Если в процессе диагностики они не подают сигнал на блок управления, тормозной механизм не будет реагировать на изменения в скорости, что может привести к блокировке колес в критической ситуации.

Тестирование на наличие воздушных пробок в гидравлической системе также необходимо. Воздух в системе может существенно снизить эффективность торможения. При его выявлении нужно провести прокачку тормозов, чтобы удалить лишний воздух.

Контроль за состоянием электроники и соединений, как соединительных проводов, так и самих датчиков, играет важную роль. Неисправности в проводке могут привести к неверным показаниям и, как следствие, к сбоев в действиях системы при экстренном торможении.

При проверке тормозного механизма обращайте внимание на посторонние звуки и изменения в его работе. Скрип, стук или вибрации могут свидетельствовать о различных неполадках, которые требуют незамедлительного ремонта и устранения, чтобы система работала без сбоев.

Не забывайте о регулярной замене тормозной жидкости согласно рекомендациям производителя. Загрязненная жидкость с пониженной температурой кипения может ухудшить эффективность всей системы, особенно во время активного торможения.

Советы по обслуживанию системы в автомобилях Гранта

Регулярно проверяйте уровень тормозной жидкости. Низкий уровень может привести к неэффективной работе тормозов. Заменяйте жидкость согласно рекомендациям производителя.

Осматривайте тормозные колодки и диски на наличие износа. При уменьшении толщины колодок или появлении трещин на дисках рекомендуется заменять детали, чтобы гарантировать их надежную работу.

Убедитесь в исправности датчиков скорости. Проверьте их на наличие загрязнений или повреждений. При необходимости очищайте или заменяйте.

При диагностике обращайте внимание на стуки или посторонние звуки при эксплуатации автомобиля. Они могут указывать на проблемы в системе. Проверьте крепления и состояние всех соединений.

Регулярно обновляйте программное обеспечение блока управления. Это поможет избежать сбоев и повысит стабильность работы.

Проводите полную проверку автомобиля, включая тормоза, не реже чем раз в год. Обращайтесь к профессионалам для проверки диагностики всех компонентов.

Будьте внимательны при замене тормозных компонентов. Используйте только оригинальные или высококачественные запчасти, чтобы не допустить дальнейших проблем.

Следите за состоянием шин. Неправильное давление и износ могут негативно повлиять на общую работу тормозной системы.

Избегайте резких маневров и торможений на высоких скоростях, чтобы снизить нагрузку на тормозные механизмы и продлить срок их службы.

Своевременно обращайтесь в сервис при появлении ошибок на приборной панели. Раннее обнаружение проблем позволит избежать более серьезных неисправностей.
