Как проверить лямбда зонд мультиметром 4 контакта

Кислородный сенсор выполняет ключевую функцию в системе контроля выхлопа автомобиля, обеспечивая оптимальное сжигание топлива и минимизируя выбросы. Понимание его работы и определение его состояния может существенно повлиять на производительность двигателя и экономию топлива. Важным аспектом является возможность быстрой диагностики этого компонента с применением многоконтактного измерительного устройства.

Процесс оценки работоспособности кислородного устройства включает несколько критически важных этапов. Первый шаг – это определение схемы подключения измерительных проводов, где важно точно следовать указаниям производителя. Необходимо знакомство с цветами проводов и их назначением, чтобы избежать неверной интерпретации данных и повреждения электросистемы автомобиля.

Определение типа датчика и подключения

В современных автомобилях используются два основных типа датчиков–загорючные и широкополосные. Первые работают с узким диапазоном показаний, тогда как вторые обеспечивают более широкий диапазон и быстрейшую реакцию на изменения состава смеси.

Загорючные датчики (или узкополосные) имеют четыре контакта: два–для сигнала, один–для обогрева и один–для заземления. Они обеспечивают точные значения при работе с богатой и бедной смесью, однако их чувствительность ниже по сравнению с широкополосными вариантами.

Широкополосные датчики используют более сложную конструкцию, которая позволяет учитывать большее количество параметров. Обычно такие устройства имеют пятый контакт, отвечающий за дополнительный сигнал или заземление. Это обеспечивает точность и высокую скорость реакции, что особенно важно для современных систем управления двигателем.

Подключение осуществляется по стандартной схеме: обогрев включен в цепь питания, силовые сигналы проходят через контроллер, а заземление обеспечивает необходимую стабильность работы. Прежде чем менять устройство, стоит проанализировать его маркировку и схему подключения, так как различия могут быть критичны при установке.

Необходимо также помнить о том, что дополнительные компоненты системы могут влиять на функционирование датчика, поэтому важно проверять целостность проводки и соединений, а также внимательно изучать руководства по эксплуатации для специфичных моделей автомобилей.

Необходимое оборудование для проверки устройства

Для оценки работоспособности датчика потребуется несколько инструментов. Прежде всего, это цифровой вольтметр, который поможет измерять напряжение и ток. Выбор модели с автоопределением диапазона упростит процесс. Убедитесь, что устройство функционирует корректно, проверив его на рабочем образце.

Также понадобятся щупы, которые обеспечат надежное соединение с контактами устройства. Рекомендуются модели с острыми наконечниками для точности в местах доступа. Дополнительно можно использовать адаптеры для удобства подключения к автомобильной электросистеме.

Тестер температуры будет полезен для контроля нагрева датчика. Это поможет определить, находится ли он в нормальных рабочих параметрах. Некоторые модели имеют функции для измерения в широком диапазоне температур, что расширяет возможности.

Наличие схематических изображений подключения и документации к детали упростит процесс настройки и проверки системы. Эти ресурсы обеспечат точность действий и помогут избежать ошибок.

Не стоит забывать о источнике питания для выполнения испытаний на автомобиле. Использование зарядного устройства или поддержка от аккумулятора автомобиля помогут избежать недоразумений в процессе работы.

В завершение, обязательно подготавливайте рабочее место. Чистота и порядок гарантируют отсутствие случайных повреждений и значительно упростят процедуру диагностики.

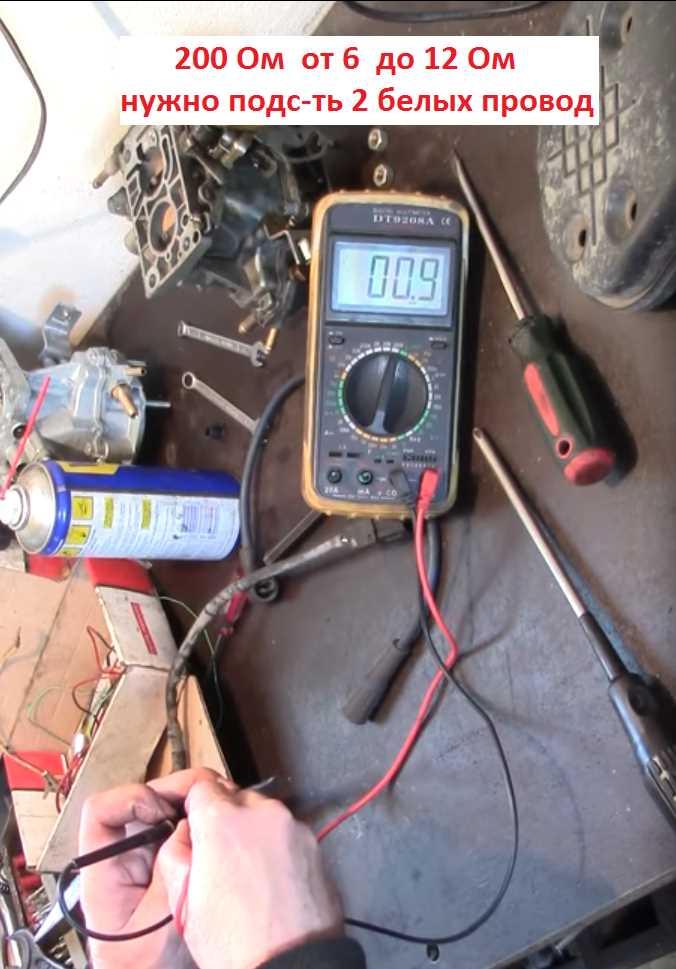

Схема подключения измерительного устройства к датчику

Для корректной работы с четырехконтактным элементом необходимо знать, как правильно соединить провода. Это обеспечивает надежную диагностику. Разделите провода на группы по функциям и следуйте инструкции:

1. Подготовка

2. Подключение

Всего в приборе четыре клеммы. Обычно используются две – для измерения напряжения и подключения к массе. При этом:

• Контакт 2 – подключите к заземлению автомобиля.

Таким образом, вы получите базовый интерфейс для анализа показателей. Важно следить за состоянием проводов – они должны быть целыми и не иметь повреждений, чтобы избежать неточных данных.

3. Проверка и анализ

После установки соединений включите зажигание, но не запускайте двигатель. Наблюдайте за показателями на дисплее. Нормальные значения – от 0.1 до 0.9 В в зависимости от состояния работы двигателя. Изменение показателей может указывать на неисправность.

4. Завершение работы

После проверки отключите устройство и верните все провода в исходное состояние. Убедитесь, что датчик установлен правильно и все соединения надежны.

Состояние токов и напряжений при работе сенсора

Частота сигналов, генерируемых элементом, колеблется в зависимости от состояния системы. Рекомендуется проводить измерения на следующих уровнях:

• Сигнальный ток: В норме ток в пределах 0.1-1 мА. Это значение может изменяться при различных температурах и составах газов.
• Проведение тестов на нагрузку: Для проверки стабильности работы разумно подключать нагрузки с сопротивлением 50-100 Ом. Это поможет выявить возможные проблемы с высоким сопротивлением.

При анализе состояния электрических параметров следует обращать внимание на временные интервалы сигналов, которые могут варьироваться при изменении условий работы. Рекомендуется записывать значения в течение длительного времени для выявления трендов.

Используйте следующие рекомендации для мониторинга состояния:

1. Проведение инспекции каждые 10 000 км пробега или каждые 6 месяцев, в зависимости от условий эксплуатации.
2. Сравнение показателей с эталонными значениями для вашей модели системы.
3. При обнаружении отклонений в токах или напряжениях, ставьте на диагностику сразу, чтобы избежать серьезных проблем.

Тщательный контроль состояния электрических параметров может существенно повысить эффективность работы элементов, отвечающих за контроль газов, и, как следствие, улучшить характеристику системы в целом.

Тестирование сопротивления датчика кислорода

Первичный этап – включение тестера в режим измерения сопротивления (Ом). Проверьте состояние измерительного прибора на исправность, используя его на известных резисторах.

Если сопротивление в норме, можно предполагать, что датчик работает корректно. Однако, для полной уверенности, рекомендуется провести дополнительные исследования в условиях реальной работы автомобиля, так как температурные и химические факторы могут влиять на его производительность.

Измерение выходного напряжения на приборе

Определение напряжения на выходе устройства позволяет оценить его функциональность. Для этого выполните следующие шаги:

1. Подготовьте устройство к измерению, отключив его от питания.
2. Установите прибор в положение для измерения напряжения постоянного тока.
3. Подключите щупы к соответствующим точкам на приборе. Один щуп должен быть подключен к выходу, другой – к заземлению.

Включите систему и дождитесь стабилизации показаний. Значение напряжения должно находиться в пределах 0.1-1.0 вольт. Отклонения от этих значений могут указывать на неисправность.

Если наблюдается слишком низкое или высокое значение, проверьте следующее:

• Состояние соединений и проводов.
• Качество контакта щупов с измеряемыми точками.
• Износ элемента, который может влиять на показатели.

При необходимости повторите измерения несколько раз для подтверждения результата. Непостоянные значения могут свидетельствовать о проблемах в системе. Регулярный контроль параметров поможет поддерживать оборудование в исправном состоянии.

Оценка времени отклика сенсора

Время реакции датчика – ключевой параметр, влияющий на точность показаний. Обычно требуется оценить, как быстро компонент реагирует на изменения состава выхлопных газов. В современных моделях этот показатель может составлять от 100 до 200 миллисекунд.

Для точной оценки времени отклика следует замерить разницу между изменением концентрации кислорода и реакцией датчика. Эта разница определяется как время, необходимое для перехода от одного уровня напряжения к другому. При резком изменении условий необходимо фиксировать эту динамику.

Рекомендуется использовать имитатор выхлопных газов с регулируемым содержанием кислорода. Это позволяет создавать точные изменения в заданных интервалах времени, что упрощает замеры. Записывайте показания на осциллографе, чтобы визуализировать переходные процессы.

Нормальное время отклика для исправного датчика должно находиться в диапазоне 100-150 мс. Значения, превышающие 200 мс, могут свидетельствовать о необходимости замены устройства. При этом важно учитывать, что старение компонента также может влиять на скорость его отклика.

Сравнение с эталонными значениями обеспечит наглядность состояния устройства. В случае несоответствия ожидаемым показателям стоит провести диагностику системы. Следите за частотой колебаний сигнала: стабильные колебания указывают на исправное состояние, в то время как резкие спады сигнализируют о проблемах.

Заключение о работоспособности следует делать после нескольких последовательных измерений. Повторяемость результата подтверждает надежность работы узла. Важно записывать все результаты, чтобы вести статистику и отслеживать изменения с течением времени.

Анализ полученных результатов измерений

При анализе значений, полученных с помощью измерительного устройства, важно обращать внимание на каждый этап. Основные параметры, которые необходимо учитывать, включают сопротивление, напряжение и частоту сигналов.

Сопротивление, зафиксированное на первой паре контактов, должно варьироваться в пределах 2-7 Ом. Если значения ниже или выше указанных, это указывает на возможные неисправности в системе. Кроме того, необходимо проверить состояние соединений, так как коррозия может влиять на точность показаний.

Напряжение на выходе измерительного устройства в норме должно находиться в диапазоне 0.1-0.9 В в зависимости от рабочих условий. Значения, которые далеки от этого диапазона, могут сигнализировать о проблемах с подачей топлива или нарушением работы системы впрыска. При этом стоит обратить внимание на возможные утечки или чрезмерное количество воздуха.

Частота сигналов, получаемых с хода устройства, определяется изменениями в исходных условиях. Колебания в диапазоне от 1 до 5 Гц свидетельствуют о корректном функционировании. Если колебания отсутствуют или слишком замедлены, это указывает на возможные проблемы с самим датчиком.

При регистрации ненормативных значений рекомендуется произвести повторные измерения и, если необходимо, провести диагностику всей системы для выявления причин отклонений.

Распространенные неисправности устройства

Другой распространенной неисправностью становится обрыв цепи. Проблемы с контактами или поврежденные провода могут вызвать отсутствие сигнала. В результате система управления двигателем не получает необходимую информацию, что приводит к её неэффективной работе.

Некорректные значения сопротивления также указывают на неисправности. В случае, если значения выходят за рамки допустимых пределов, стоит проверить соединения и целостность устройства. Замена неработоспособного элемента часто решает проблему.

Механические повреждения также не редкость. Удары или перепады температур приводят к трещинам и деформациям, что нарушает герметичность. Это может вызвать утечку, что в свою очередь влияет на показатели работы двигателя.

Наконец, не стоит забывать о старении. Со временем характеристики устройства ухудшаются, и оно теряет свою функциональность. В таких случаях рекомендуется проводить плановую замену для обеспечения стабильности работы системы.

Рекомендации по замене или ремонту оборудования

Перед заменой устройства следует убедиться в его неисправности. Если показатели сопротивления находятся вне допустимого диапазона, это может служить признаком необходимости вмешательства. Сделайте визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Важно обеспечить чистоту разъемов и проводов, так как грязь может влиять на работу системы.

Если показания тестирования указывают на отклонения, можно рассмотреть вариант ремонта. При этом следует сначала проверить типичные проблемные зоны: электроника может страдать от старения или перегрева. Попробуйте заменить только поврежденные элементы, если это возможно, что позволит сэкономить средства. Если же замена целиком неизбежна, выбирайте компоненты от проверенных производителей для повышения надежности.

Не забывайте о постоянной профилактике: регулярная диагностика системы снизит риск возникновения неисправностей. Применяйте подходящие чистящие средства для устранения накопившегося налета. Кроме того, храните запчасти в сухих местах, чтобы избежать их повреждения до момента установки.

При установке нового устройства старайтесь следовать рекомендациям производителя. Внимание к деталям, таким как правильная ориентация и крепление, может значительно снизить вероятность повторных поломок. После установки проведите тестирование, чтобы удостовериться в корректной работе оборудования.
